UDM-30系列液位变送器采用高性能的硅压阻式进口芯体，三道密封工艺，密封严谨可靠，特点是压力越强密封效果越好，使其在较深的液体中性能稳定；电路采用信号隔离放大，截频干扰设计，抗干扰能力强，具有防雷击，过压保护，限流保护，抗冲击，防腐等设计,性能可靠。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。

一 、主要技术参数

测量介质： 各种液体（对不锈钢材质没有腐蚀性的介质）

测量范围： 0～300m中间量程任选    线长:含5米线     压力类型：表压

精度等级： 0.2级 0.5级    长期稳定性：  ≤0.1F•S/年

温度漂移： ±0.01%FS/℃

供电范围： 12～36VDC

输出信号： 4～20mA  RS485   4～20mAHART可选

介质温度： -30～60℃

环境温度： -40～85℃

防护等级： IP68

防爆等级： ExiaⅡBT4

采样频率： ≤2ms

探头材料： 隔膜316L, 过程接头304，

负载能力：（电流型）250~1425Ω

二、 外形及安装

外形结构见图1，UDM-30液位变送器（软线投入式）由壳体、放大器、接线端子、防护帽、中空导线等组成，根据用户的需要可以选用指针表，液晶表头显示。

三 、安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方；

⑷ 投入式液位变送器安装时，金属探头要沉入容器底部。

四、 电气连接

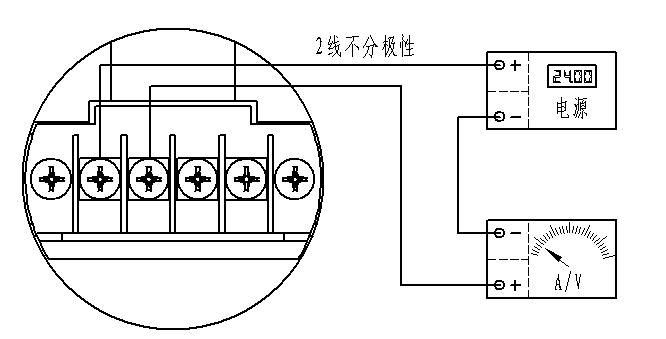

打开仪表后盖（接线端子面），见接线端子，电源连接见下图

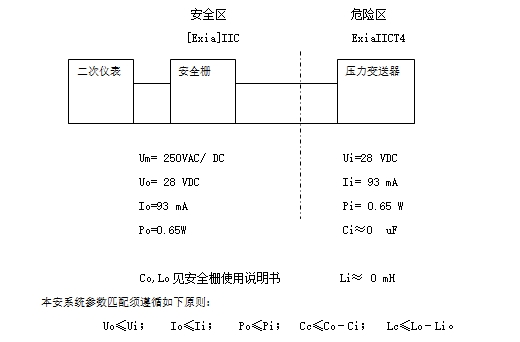

本安系统接线图如下：

五、静压测量原理：

当传感器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H + Po式中：

P： 液位计迎液面所受力

ρ：被测液体密度

g： 重力加速度（调试时按照9.8015）

Po： 液面上大气压

H： 传感器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深度。

六、液晶显示模块变送器按键

1、   清零

确保变送器处于通电状态并且处于零压力受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次同时按住两按键保持3秒左右，变送器将按当前压力值进行清零。

2、   修改量程下限  上限

    按住M键5秒左右进入，依次按Z键，显示.L0WER(下限)，按M键确定，按S键移位，按Z键修改数值，按M键确定并进入下一菜单

3、   修改上限

     按住M键5秒左右进入，依次按Z键，显示.L0WER(下限)，按M键确定，按S键移位，按Z键修改数值，按M键确定并进入下一菜单UPPER(上限)，修改参考下限修改方法。

注：安装完毕，进行一次变送器的清零操作

七 、常见故障分析与排除

若故障现象不属上述范围，请于我公司售后服务取得联系

八、 安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷ 投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑸ 探头定期清淤，以免进压口阻塞。

⑹ 导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。此类问题的发生造成故障的，厂家维修时要收取导线的费用。

⑺ 安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理。

(8)如果变送器出现故障，请于我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：

现场环境描述：

故障现象：

九、订货须知

产品选型应注意的有关参数

A传感器材料：

B防爆场合使用：

C连接头材料及连接方式：

D密封件材料：

E精度

F量程范围：

G是否带其它附加选择。

H测量介质、温度。
