一、概述

     UDM-20浮球式液位变送器适用于工业和民用建设水塔、水箱、集水坑和工业污水处理等部门。广泛应用于炼油、化工、冶金、电力、造纸、食品及工业污水处理等部门。适用于各种液体介质：水、油、碱、酸、污水等导电及非导电液位。液位中假液位悬浮物对测量无影响。

UDM-20防爆式浮球液位变送器符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》标准，防爆标志为Ex d ⅡC T4 Gb，适用于含有Ⅱ类A﹑B、C级T4～T6组可燃气体或蒸气与空气形成的爆炸性混合物的1区﹑2区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心（CQST）审查检验合格。

本系列产品结构简单、安装方便、工作可靠，可现场就地显示，并能输出标准电流信号，传输距离达2公里。

二、主要技术指标

    1、测量范围：0-0.5m～0-4m

2、变送器精度：±1.5%（H＞1.0m时），±2.5%（0.5m≤H≥1m）时

3、测量介质温度：≤100℃

4、测量介质压力：0-600KPa

5、测量介质比重：0.8-1g/cm³

6、使用环境条件：温度-10-55℃，湿度≤95%，无强烈震动。

7、浮球：标准供货Φ76，特殊供货Φ120、Φ48

8、隔爆等级：Ex d ⅡC T4 Gb

三、结构组成与工作原理

UDM-20浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件等组成。见图一

  普通型                                                                        隔爆型

图一   浮球液位计结构图

磁性浮球可漂于液面之上并沿测量导管上下浮动。导管内装测量元件，在外磁场作用下产生正比于液位变化的电阻信号，经电子单元转换成4-20mA或其它标准信号输出（见图二）。工艺设计中电子单元采用模块电路、防潮、抗震、耐酸霉腐蚀。电路内设恒流反馈电路，供电电压由DC24V±10%变化或负载电阻0-250Ω变化（4-20mA）时，误差不大于0.5%（见图三）。内部保护电路故障时输出最大电流不超过28mA，能可靠保护电源和二次表不被损坏。

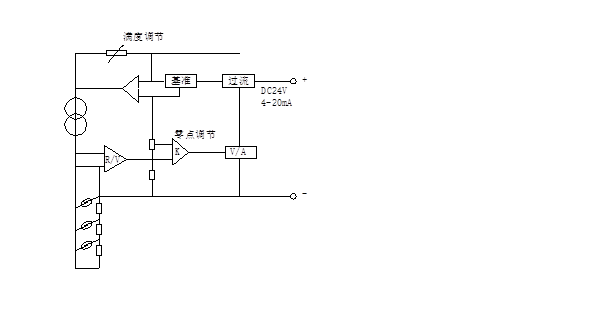

图二   变送器电路原理图

图三   电源电压与负载电阻的关系

四、变送器在系统测量中的接线

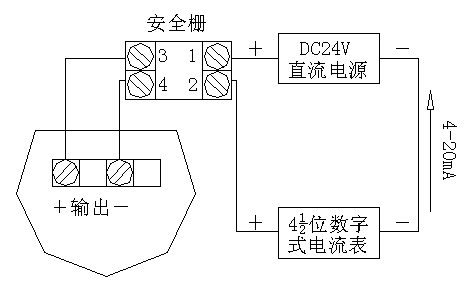

 UDM-20变送器有很广泛的配套性，可与各种接收电流电压信号的二次仪表连接使用。（见图四）

  图四  变送器与XDM-10液位指示控制仪配接，可省掉外部24VDC电源

五、变送器的现场安装

   1、安装前检查：

a、 参照图四接通电流，用手动方式上下移动浮球，浮球移至最低端（靠近下限位圈），变送输出为4mA；浮球移至最上端（靠近上限位圈）变送输出为20mA,说明变送器输出正常。

b、 隔爆型液位计适用于现场的防爆等级及温度组别。

  2.1 变送器传输电缆选择三芯圆橡塑护套电缆，导线总电阻要求≤500Ω；电缆应通过汇线槽或保护管敷设，且不存在拉力；接线点应采用接线片形式，相应线头及电缆切割处应整齐完好，接线完毕注意引线螺丝及接线盒应拧牢固，保证接线盒内的密封合格。

2.2  隔爆型在满足2.1要求的同时必须做到以下五点：

a、隔爆型引入装置为浇封型，传输电缆与电气设备封灌一体，不具备足够的夹紧措施，安装时传输电缆的拉力和扭矩力会传到连接件上，为确保密封性，安装时必须距离变送器传输电缆0.5m处先夹紧固定，在铺设余下的传输电缆。接线时按传输电缆接线标签正确接线。

b、传输电缆从危险区过渡到非危险区时，确保电缆沟良好的通风或充足的充沙避免可燃性气体或液体从危险区传播到非危险区。

c、防爆场所使用的电缆不能有接头，当不能避免时购买适用于场所防爆型式的外壳进行连接。

d、开盖时必须“断电源后开盖”。

e、接线盒盖拧紧同时紧固防止隔爆接合面螺纹自动脱落的紧固螺丝。

   3、液位变送器应根据具体使用条件，选择合理的安装方式：

a、安装时应由两人或两人以上合作完成。较长的测量导杆安装时应尤其注意避免弯曲和颠震，以防损坏内部测量元件。

b、隔爆型安装时根据现场情况，采取保护防范措施,严格按照GB3836.15的要求规范安装。

4、防爆注意事项

a  内、外接地务必可靠。

b  经检验合格的产品，不允许随意更换元器件或改变结构，以免影响防爆性能。

c  维修保养时，注意保护隔爆面，所有隔爆面不得有损坏或锈蚀。

d  O型圈、紧固件如有损坏，应及时更换。

e  严禁带电开盖。

f  非专业人员不得随意安装、拆卸 。

g  更换内部元件后，恢复密封圈到原位，拧紧盒盖。

h  安装填料函式引入装置式，应将电缆线拨开，分开用环氧树脂浇封，浇封长度大于20毫米，然后压紧压紧螺母。

i  预留电缆长度须大于1米，电缆自由端应置于与环境相适应的设备内。

六、订货与验收

   1、用户订货时请注明：

1） 所需要液位变送器的有关尺寸L/H值，特殊要求可在附注中说明，无特殊说明，按标准供货：Ф76球、DN80PN1.0法兰。

2） 隔爆型引入装置为浇封型，需注明传输电缆长度（防爆现场传输电缆要求不能有中间接头），出厂时与变送器封灌一体。当不能避免时在适应于场所防爆型式的外壳内进行。

   2、收到货后请及时开箱验收，检查紧固件应牢固无松动，特别注意安装件及限位圈应牢固。

   3、按装箱单所列项目清点附件及资料，对遇到的问题请及时与本公司经营部联系，以得到尽快解决。

七、保养、维修

 1.仪表运行时：

a、注意检查引线螺丝处电源引线及接线盒处于密封状态；检查浮球能正常浮动。

b、隔爆型检查时注意采取保护防范措施,严格按照GB3836.15的要求规范操作。

2.长期停放的仪表，注意保护接线盒处于密封状态，保护导杆不被挤、压、折弯。

3.仪表保修期为一年，保修期内由于现场使用不当引起的仪表返修，只收取工本费；由于仪表本身质量原因引起的返修，免费修复。

八、常见故障现象及排除方法
