1.概述及注意事项

欢迎您使用DMC系列智能变送/控制器

本款产品集成了电导率、浓度、溶液g/L含量的测量显示及变送输出，温度显示及变送输出(可选)，ModbuRTU485输出(可选)，开关触点控制(可选)等多种功能。供电电源DC24V或者AC220V可选。

在您使用此仪器前，请仔细阅读使用说明书，以帮助您正确使用和维护。基于不断改良仪器性能的目的，本公司保留不作预先通知的情况下对产品进行改进，以及对本说明书内容及配件进行更改的权利。

在您收到货物之后，请小心地打开包装，观察检查仪表外观是否有因为运输挤压碰撞等造成的损坏，配件是否齐全。如发现异常，请立即与经销商或本公司取得联系。

任何情况下，不得自行拆卸仪表，如有此类行为，本公司不再负责保修。

下列信息，请您特别注意：

l  在产品接通电源之前，请先确认仪表的电源电压是否与供给电源电压一致。

l  请勿在有可燃性气体、爆炸性气体或者有蒸汽的场所使用本产品。

l  为防止触电，请进行良好的接地保护。

l  产品内部某些部件带有高压，请勿擅自拆开本产品，以免发生触电事故。

l  进行各项检查前，请先切断电源，以免发生触电事故

l  本产品运行过程中如发现冒烟、异味、异响等异常情况时，请立即切断供电电源，并及时与本公司取得联系。

l  因产品更新，本说明书如有变动恕不另行通知。

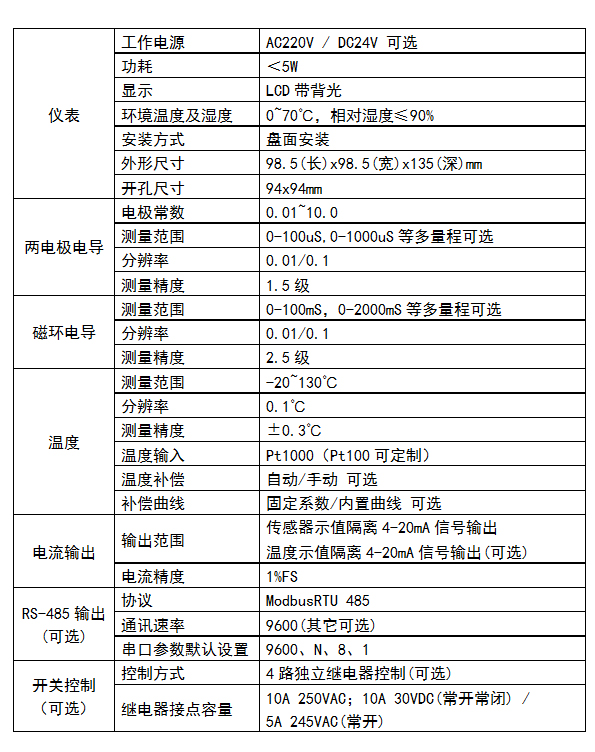

2.技术参数：

3.接线及安装

根据所选功能模块的不同，接线方式也不相同。

本仪表为电导率/浓度(g/L定制曲线)型产品，接感应式电导电极+温度Pt1000，

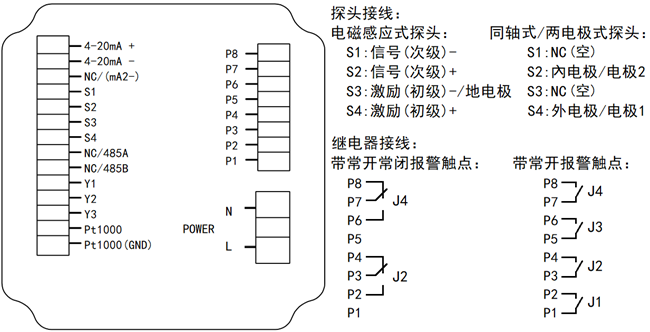

接线方法如图：

工作原理：

配备感应式电导电极的变送器，是利用电磁感应原理来实现对溶液浓度的测量。传感器探头包含激励(初级)线圈和信号(次级)线圈。当初级线圈有交变电流通过时，由于待测液体的导电性，次级线圈中会产生感应电流，该电流与介质的电导率成正比，电信号通过测量仪表进行转换，从而实现电导率、浓度、盐度的测量。

安装及注意事项：

1．    安装时请避免因外力碰撞而损坏仪表。

2．    探头下端距离容器底部及侧面至少保留20mm的距离，否则测量示数会比实际值偏小。

3．    请确保探头全部浸入待测溶液中。

4．    接线后，请仔细检查无误后再通电。

4.校准说明

变送器在出厂前已经校准，不宜变动随意电气校准设定值。如需进行现场校准，可按照下列步骤进行。校准前，请预先准备好校准用的标准溶液。 可以按照标准液1、标准液2进行两点校准，也可以在空气中校准零点，用标准液2校准斜率。

校准方法：

现在，以量程为200mS的电导率变送器举例说明校准方法，其它类型的变送器校准操作类似。如有条件，变送器的标准液校准最好在25摄氏度下进行。

1．    预先准备在25摄氏度下电导率为200mS的电导率标准溶液，密封待用（如无，可用质量分数为16.0%的NaCl溶液代替。16.0%的NaCl溶液在25摄氏度时的电导率约为200mS）。变送器取出，探头清洗并搽干待用。

2．    变送器通电，长按菜单键，进入密码菜单，输入密码后进入设定模式。按右移键切换至P02界面，按ENT键进入标准液校准子功能。（默认密码：123）

3．    零点校准：保持探头暴露在空气中，设定界面显示buff1的当前测量值。待数值稳定后，再次按ENT键进入修改界面，按上移和右移键修改当前值为000.0，按ENT键确认。

4．    斜率校准：将探头全部浸入事先准备好的溶液中，设定界面显示buff2的当前测量值。待数值稳定后，再次按ENT键进入修改界面，按上移和右移键修改当前值为200.0，按ENT键确认。

校准时的注意事项：

Ø  被测溶液的容器必须清洁,不得有离子沾污。

Ø  高纯水被盛入容器后应迅速测量。因为空气中的CO2会不断地溶于水样生成导电较强的碳酸根离子,电导率会不断的上升,测得的数据不准。

Ø  如探头为电磁式探头，探头距容器的底面及侧壁需保持不小于20mm的距离。

如探头为同轴式电极，请注意不要用手触碰电极部分。防止手上的油脂沾染在电极测量面，导致测量不准确。

5.界面操作

产品出厂前均已经校准，若非必要，请不要调整界面参数。如果需要进行校准，请按如下步骤进行设定。进入设定模式都有密码保护。密码由厂方设置，用户不能自行修改。

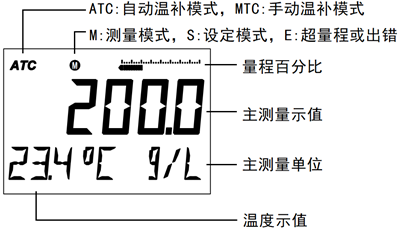

5.1测量界面

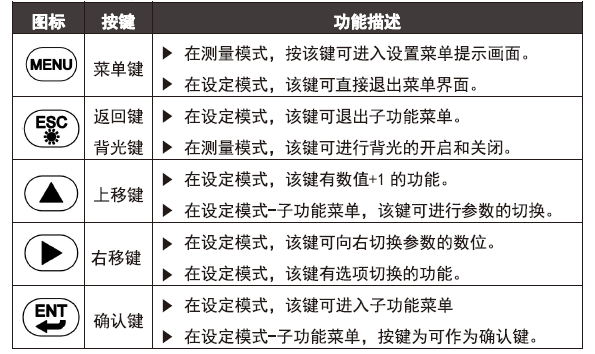

5.2按键说明

5.3进入设定模式

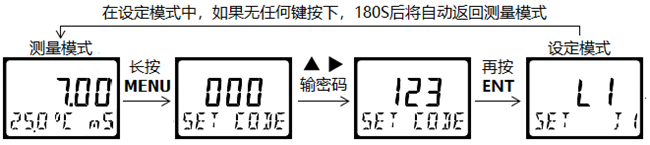

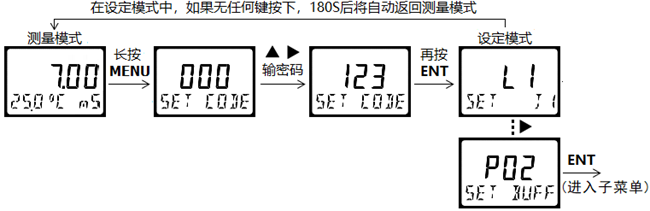

长按菜单键5秒以上，进入密码界面。按上移键和右移键输入密码后按ENT键进入菜单界面。如输入密码错误，会显示Err后并返回显示界面。若在设定界面中无操作，3分钟后会自动跳转回显示界面。

本产品的出厂默认密码为：123

5.4设定界面菜单

在设定界面，按右移键进行菜单切换，按ENT键进入子功能的设定界面：

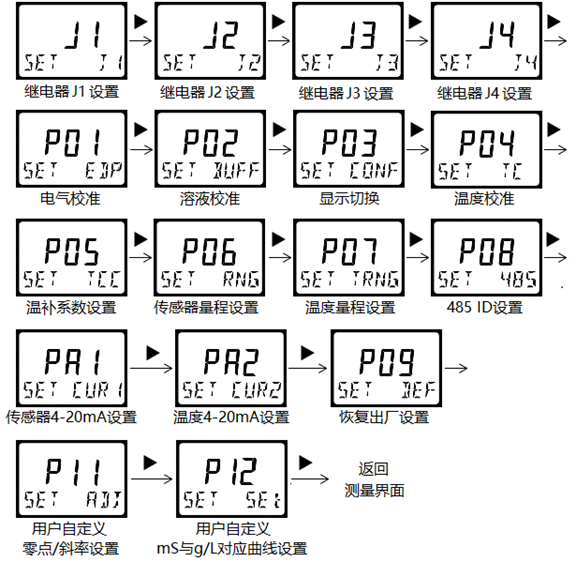

本机的设定界面如图示

(若仪表无相应的功能模块，设定菜单中对应的子功能也会缺失。)

5.5子功能的设定

5.5.1   J1/J2/J3/J4报警点设置(选配，无报警功能的无此界面)

J1~J4-报警点设置：在J1~J4界面依次完成J1~J4报警点的设置。

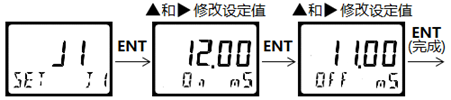

在J1~J4子菜单中按ENT键进入，仪表下排左侧On界面设置继电器吸合值/Off界面设置继电器的释放值，用上移键和右移键修改主显示区的报警位置设定值，按下ENT键，报警点设置完成。

设定J1~J4继电器动作值，应依据如下三个原则：

吸合值>释放值：测量值≥吸合值，继电器吸合

               测量值≤吸合值，继电器释放

吸合值<释放值：测量值≤吸合值，继电器吸合

               测量值≥吸合值，继电器释放

吸合值=释放值：继电器无动作

吸合值不等于释放值，其之间的区域构成回程不动作区。通常，回程不动作区取2-6个字。

5.5.2   P01-电气校准

电气校准在仪表出厂之前已经进行过，并不是十分必要。如果想要再次进行电气校准，就必须有合适的测量和检验设备。首先切断仪表电源，将电极连线从仪表的接线端子上拆下来。将电极输入端子分别于电阻箱引脚连接，给仪表通电。

在P01子菜单中按ENT键进入，显示屏下排左侧显示Z表示零点校准，右侧显示传感器实测的电导率值。将输入端开路即电导为0mS，等待底部显示的电导值趋于稳定后，再次按下ENT键，零点校准完成。随后，显示屏下排左侧显示Buff表示斜率校准。调节电阻箱使输出一个合适的电阻值，用户按ENT键进入修改状态，用上移键和右移键修改主显示区为电导的真实值。修改完成后，等待底部显示电导趋于稳定后，按下ENT键，斜率校准完成，界面显示当前的零点值和斜率值，并自动跳转到设置菜单。

请注意：在该界面下的显示值是未经过温度补偿的电导率值。

5.5.3   P02-校准液校准

仪表在初次使用、更换电极或长时间停用后，应当使用校准液进行进行二点校准。请预先准备已知电导率值的校准液、清洗水及吸水纸。

在P02子菜单中按ENT键进入，将电极清洗后沾干放入第一点校准液中。在Buff1界面，等待电压值趋于稳定后，按ENT键进入修改状态，用上移键和右移键输入校正值(mS)，按下ENT键，第一点校正完成，自动进入Buff2界面。将电极清洗沾干放入第二点校准液中，等待电压值趋于稳定后，按ENT键进入修改状态，用上移键和右移键输入校正值(mS)，按下ENT键，两点校准完成，界面显示SLOP新的斜率值，并自动跳转到设置菜单。

注意：单位以及小数点位置为软件预设，用户无法修改。

如果校正出错变送器会显示Err指示。在这种情况下，需要重新校准。

5.5.4   P03-切换显示

在此功能下，可切换显示电导率值、预设浓度值和用户自定义浓度值。

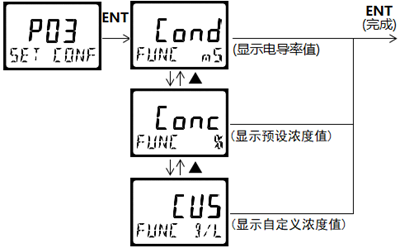

在P03子菜单中按ENT键进入，按右移键可以在Cond/Conc/CUS之间切换。

其中，Cond为电导率模式，单位为mS；Conc为预设浓度模式，单位为%(客户未指定酸碱盐浓度时，该选项缺失或显示NaCl%)； CUS为用户自定义浓度模式，单位为g/L。再次按ENT键完成切换并返回设置菜单。

5.5.5  P04-温度校准

仪表测量界面上显示当前溶液的温度，同时，应用该温度值对电导率值进行温度补偿。在默认情况下，仪表采用自动温度补偿模式，即补偿温度随环境变化而变化。如不需要，可设置为手动温度补偿模式，此时的补偿温度MTC为固定值。在仪表使用时，若遇到突然温度传感器短路或断路等情况，仪器会自动判别并将温度值调整为预设定的流体温度FLUI值。

请注意：用户实际测量时，建议不要将温度补偿设置为手动温度补偿模式！因为溶液的电导率随温度的变化而变化，固定的温度值使仪表无法正确反映出电导率值的变化究竟是因为溶液电导率变化了，还是仅仅溶液温度发生改变而使示数发生了变化。当然，如果用户想知道的是原始电导率值，可以使用手动补偿模式且设定补偿温度为25℃。此时仪表无温补作用，即：显示值为当前温度下的未经折算的电导率值。

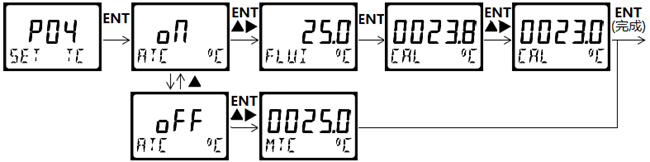

在P04子菜单中按ENT键进入，液晶主显示区显示ON字样，表示温度自动补偿功能开启，直再按ENT键进入自动温度补偿设置界面。用户可以按上移键切换至OFF字样，将自动温度补偿功能关闭，再按ENT键进入手动温度补偿设置界面。

在自动温度补偿模式中，先设定流体温度FLUI(默认为25℃)，再次按ENT键显示当前环境温度值。如果该数值与当前实际环境不一致，按ENT键进入修改界面，按上移键或右移键修改为当前温度的真实值后，再次按ENT键完成并返回设置菜单。

在手动温度补偿模式中，用户可以用上移键和右移键对手动补偿温度MTC进行设定。按ENT键完成并返回设置菜单。

如果校正出错，或者在温度传感器缺失的情况下进行自动温补校准，变送器会显示Err指示。在这种情况下，需要检查温度传感器接线并重新校准。

5.5.6   P05-温度补偿系数设定

被测溶液电导率值受温度变化的影响较大，要依据电导率值分析被测溶液，就需要进行温度补偿折算成基准温度下的数值才具有应用意义。本变送器把被测溶液的电导率值自动折算成25℃下的数值并显示出来。

不同的酸碱盐溶液的温度补偿系数并不相同。同一溶液在不同温度下的温度补偿系数也不相同。一般地，盐类溶液的电导率温度系数为(2.0~3.0)%℃^-1；酸类溶液的温度系数为(1.0~1.6)%℃^-1；碱类溶液的温度系数为(1.8~2.2)%℃^-1；天然水的温度系数约为2.0%℃^-1。本变送器的温度补偿系数分为固定系数温度补偿和内置曲线补偿两种。仪表出厂前预设的温度系数设为2.0%/℃，默认预设的内置补偿曲线为NaCl溶液的温度曲线。用户可根据实际情况对温度补偿系数进行修改。若用户把温度系数改设为0.00%，则仪表无温度补偿作用，即：显示值为当前温度下的未经折算的电导率值。

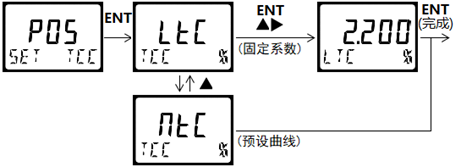

在P05子菜单中按ENT键进入，界面显示LtC，用户可自行修改的温度补偿系数。按上移键可切换为NtC，为内设的补偿曲线。用户可以用上移键切换补偿方式，并在LTC模式中按上移键或右移键修改设定值，再按ENT键完成并返回设置菜单，或者按ESC键退出本子菜单。

5.5.7   P06 / P07 -量程设定

该功能模块用于设定仪表的输出4-20mA时对应的量程范围。其中，P06对应传感器值的量程设置，P07对应温度值的量程设置。

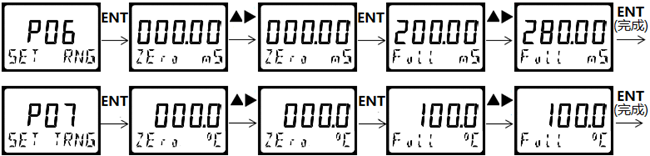

在P06或P07子菜单中按ENT键进入，仪表下排显示ZEro表示低量程值，用户可以按上移和右移键修改设定的低量程值。修改完成后按ENT键，仪表下排显示Full表示满量程值，用户可以按上移和右移键修改参数的满量程值。修改完成后按ENT键完成并返回设置菜单。在测量模式中，仪表的进度条会显示传感器值在量程中的占比状态。

如果设置错误，变送器会显示Err指示。在这种情况下，需要重新校准。

5.5.8 P08-485通讯ID地址设定（选配）

该功能模块用于设定仪表的ModbusRTU485的ID地址。

在P08子菜单中按ENT键进入通讯地址设定。仪表下排显示id上排显示004(默认ID地址)，用上移和右移键修改仪表地址，按ENT键完成并自动跳转到设置菜单。通讯协议参看485设置。

5.5.9   PA1 / PA2 -电流设定（可选配2路4-20mA输出）

该功能模块用于校准4~20mA的电流值。其中，PA1对应传感器值的电流设置，PA2对应温度值的电流设置。

请预先准备电流表或万用表，串联在仪表端子上。

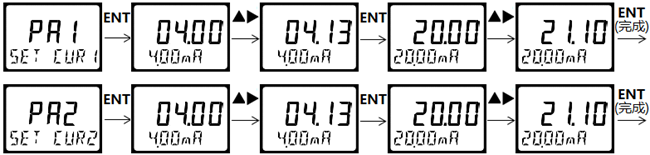

在PA1或PA2子菜单中按ENT键进入，仪表下排显示4.00mA同时输出4mA的电流值。用电流表测量稳定后输出的电流值，按上移和右移键修改为电流表显示的电流值(微调)，修改完成后按下ENT键。仪表下排显示20.00mA同时输出20mA的电流值，用户按上移和右移键输入电流表显示的电流值(微调)，修改完成后按下ENT键，4-20mA电流校准完成，同时显示当前零点和斜率，并自动跳转到设置菜单。4.00mA输出设定范围2.50~5.50mA，20.00mA设定范围18.50~21.50mA。如果设置错误变送器会显示Err指示。在这种情况下，需要重新校准。

5.5.10 P09-恢复出厂设置

该模块用于恢复仪表的出厂设置。在P09子菜单中按ENT键进入恢复出厂设置。仪表下排显示dEF，仪表上排显示No(YES)，用户可按上移键切换到需要的选项，按下ENT键确认。选择YES项，可以将您的仪表有关设定值恢复到出厂设定值。

5.5.11  P11设置-用户自定义零点/斜率设置

在此界面，用户可以自由进行显示曲线的零点和斜率的设置。

在P11子菜单中按ENT键进入，在Zero界面中，按上移和右移键输入校正值X，按下ENT键确认后自动进入Full界面，按上移和右移键输入校正值Y，按下ENT键完成设置，界面显示XY值，并自动跳转到设置菜单。

设置后的显示值 =（原显示值+X）* Y，当P03选择CUS模式时显示生效。

5.5.12  P12设置---用户自定义曲线设置

在此界面，用户可以自定义溶液mS和溶液介质g/L的曲线关系，当P03选择CUS模式时显示生效。

用户可以用P03切换至mS界面，用探头直接测定已知g/L的溶液的mS值，记录并将对应关系直接在本仪表中进行设定，对于非单一介质和曲线不明的介质尤其适用。内设函数采用5点折线法模拟曲线，第一点mS0=0—Set0=0内置，用户需要输入其它的四个点：mS1—Set1，mS2—Set2，mS3—Set3，mS4—Set4。mS处输入溶液对应的mS值，set处输入溶液对应的g/L值。仪表会根据输入的数据自动计算mS对应的g/L示值并显示。

需要注意的是：

您可以用P03切换至mS界面，直接用探头来测定已知g/L的溶液的mS值。

mS值输入时须是单调递增的，且g/L值输入时必须是单调递增的或者是单调递减的（不能有升有降）。

正确设置曲线并保存后，不要忘记在P05界面设置此介质溶液对应的温补系数。曲线和温补系数都正确设置后，仪表即可测量并显示此溶液的g/L值。

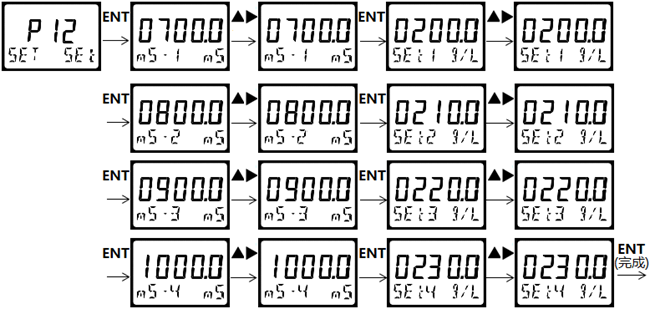

在P12子菜单中按ENT键进入，在mS1界面中，按上移和右移键输入对应的mS值，按下ENT键确认，自动进入Set1界面，按上移和右移键输入对应的g/L值，按下ENT键确认，自动进入mS2界面，依次循环，直至所以的设置全部完成，按ENT键确认完成并自动跳转到设置菜单。

6．485设置

6.1 MODBUS通信协议

DMC系列仪表采用标准Modbus RTU 通讯协议，波特率设置为9600bit/S，CRC16校验，支持03（读参数及数据）及06（写单个参数）这两条指令。

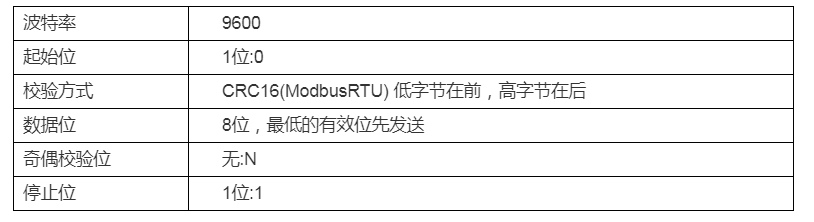

设备出厂的串口参数默认为9600、N、8、1。

数据编码：ModBus使用最高有效字节在低地址存储的方式表示地址与数据项。即当发送多个字节时，首先发送最高有效字节。

通讯数据的类型及格式：

信息传输为异步方式，并以字节为单位。在主站和从站之间传递的通讯信息是10位的字格式：

通讯数据（信息帧）格式：

指令如下：ADDR+03+起始寄存器地址+寄存器个数+CRC校验码对于03指令(读取一个或多个寄存器的数据)

返回数据为：ADDR+03+数据长度+测量值高位+测量值低位+(……如读取多个寄存器)+CRC校验码

对于06指令(把一组二进制数据写入单个寄存器)

指令如下：ADDR+06+写寄存器地址+要写入的数据高位+要写入数据低位+CRC校验码

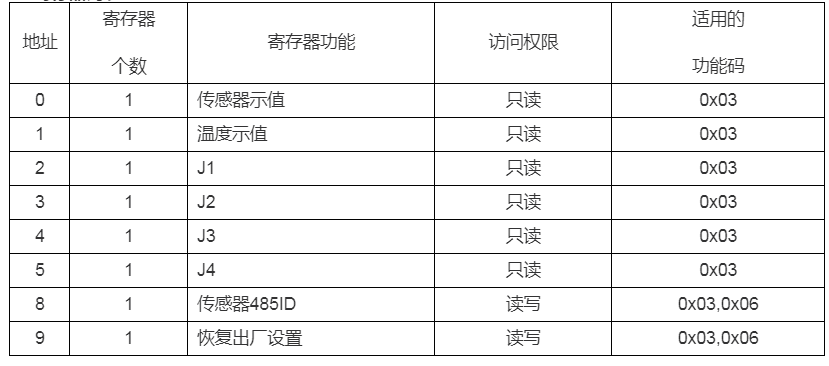

6.2寄存器列表

注：数据类型均为十六位无符号二进制

7．配件和备件

此产品包括：

DMC系列智能变送/控制器 1只；

 传感器1只；

 说明书一份；

 安装附件（选配）

8．质量保证

本产品提供一年质保，从交货日期算起。产品保修不包括使用不当造成的损害。如果需要维修，请将产品寄回并承担运费。发货时需要良好的包装，以避免运输工程中造成的损坏。

附表：

DMC系列智能变送/控制器

选型表

请将此文档放置于现场仪表箱中，待查备用。

文档编号：20230521

一、接线说明

霍斯曼插头接线说明

使用霍斯曼插头请按照下图进行接线

?

1、拧下螺丝，向上拔出插头

2、撬开插头，按照接线示意图进行接线。

铝合金接线盒接线说明???

1．接线：按图二或图三要求接好线路，通电五分钟后便可校验。

2．校验：以二线制0-8%硫酸浓度变送器为例，按图四接线。

图四变送器检验接线图

二、变送器检验

配制0.01%、2%、4%、6%、8%五种标准硫酸溶液，先用2%与6%溶液校验8mA与16mA两点，并调准，然后用0.01%、4%、8%溶液校验4mA、12 mA和20mA，取最大差值计算误差，并微调“零点”与“满度”电位器使误差降至最小。

校验时应注意，每用一种浓度的溶液校过后，用另一种溶液再校时，必须用同浓度溶液清洗后再校，以免冲淡或加浓校准液而使校验误差增大。

由于酸碱溶液对应电导关系的特殊性，致使电导池内无溶液时，变送器输出并不是恰好在零位，而是偏低零点以下（见图五）。

图五硫酸浓度与电导率关系曲线图

注意：因变送器出厂前已根据用户所提供的被测介质及浓度调试完毕，一般情况下不宜拧动电位器。

三、投运使用

变送器校验后，便可按工艺要求安装，法兰面要加垫拧紧，但不可用力过猛。接线后认真检查无误后方可通电运行。

变送器运行中基本不会出现故障，电导池流通孔为∮14，大口径∮47内壁直而光滑，不易附着物体，便于清洗，较清洁的酸碱溶液用上一、二年也不会引起较大误差；如测结垢、沉淀物较多的介质时，清洗周期要适当缩短。如测量NaOH溶液有结垢时，可用5%HCl清洗。
