PHG工业在线酸度变送器

PHG系列两线制工业酸度变送器，由高阻抗电子转换单元与玻璃电极传感器组合成一体化测量、显示、变送仪表，可以在线连续检测水溶液的酸、碱度，适用于化工、炼油、造纸、制糖、冶金、发电、制药及其它工业部门的生产过程或污水处理过程的连续检测与控制。

主要特点：

测量系统采用“集成体酸度传感器”和“薄膜盐桥装置”两项专利（专利号90224017．X、ZL932017533）及充压式pH传感器（专利号、ZL201220505838.2、ZL201220505803.9、ZL201230543362.7、ZL201220504924.1、ZL201220505765.7）在内腔大于100kPa的弹性压力推动下，使内参比的溶液艰难地从微孔盐桥中渗出，其正向渗出持续20个月以上。使测量探头工作可靠性大大提高。

采用高位式参比溶液槽，可有效避免介质反渗污染参比液，基准电位稳定，漂移小。

电子转换单元为模块化结构，高阻稳定，抗震防潮，故障率低，在两线制为基型的基础上，增加电源模块即可制成四线制变送器。

技术指标:

壳体材料：PPS

量程范围：0-14PH

测量精度：±0.1PH

输出信号负载电阻：4-20mA 0-600Ω

电源电压：二线制DC24V（13～48V）

参比电极内阻：≤10KΩ

温度补偿范围：0～100℃

测量介质温度：0～130℃

定位调节范围：7PH≥±2PH

斜率调整范围：12PH≥±2PH

温补电阻：Pt1000（可订制Pt100）

接线说明:

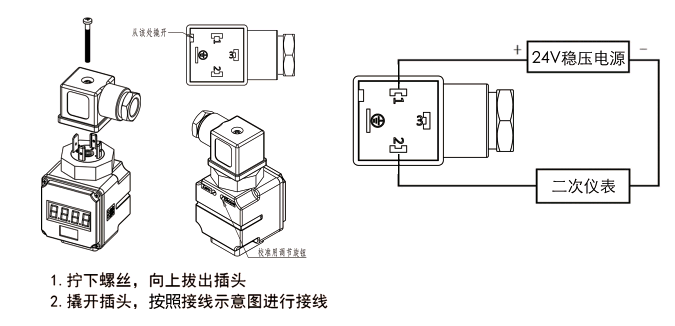

霍斯曼插头式的接线方法：

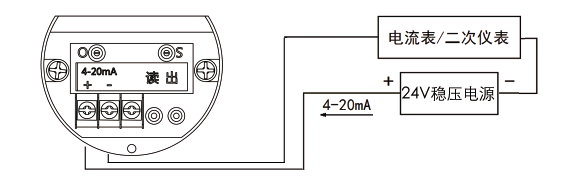

铝防爆接线盒式的接线方法：

安装说明及注意事项:

1、仪表开箱后应检查有无破损、渗漏和松动现象（玻璃电极外围的参比盐桥允许有返盐结晶现象）

2、安装时请避免因外力碰撞而损坏仪表及探头。

3、螺纹式安装的产品，请用扳手拧动导杆或主体上的六方处紧固或拧松螺纹，而不要直接用手拧动接线盒进行安装。

4、请确保使用时探头能够浸入待测溶液中。

5、变送器接线后，请仔细检查无误后再通电。（要区分开24V供电与220V供电！）

6、接线完毕检查无误后，务必接线盒端盖及压线螺丝拧紧，确保接线盒密封良好。(受潮严重时,将导致输出不正常)。应保证进线低于出线螺丝。室外安装建议加防护罩，以免天气因素影响测量质量。

7、变送器接好线,先检查玻璃电极测量球泡内有无积存气泡。因运输过程中会导致玻璃电极测量球泡内积存气泡，导致输出值出现异常。发现有气泡时应将传感器直立，用手轻敲探头部分或握紧导杆轻甩几下，直至测量球泡内看不到气泡。此时将探头放在清洁水中，通电观察显示值应在7PH左右，稍加一点酸显示值偏低（或在标准液PH4中数值应接近）则基本正常，这时不要急于调整，浸泡24小时以上，使不平衡电位减少并稳定后再校验。

8、仪表应视被测介质情况定期检验，介质状况较好时可每半年检验一次，结垢、污染严重时应一个月甚至一两个星期检验清洗一次，即使有自动清洗装置时也应经常检查。

9、带有压力补偿装置的变送器，接线盒下端为参比溶液高位槽，通过盐桥结构与被测溶液相通，会有微量损耗，当参比溶液下降较多时应进行补充一般半年到一年需补充一次，应注意压力指示值不能低于介质压力，以防反渗污染参比电极，可定期充气加压。

10、玻璃电极是易耗品，使用周期为一年左右，电极使用时间与被测介质的水体情况及清洗保养是否充分有很大关系，若被测介质情况恶劣或清洗不好，将会大大降低电极的使用寿命，因此，玻璃测量电极不在保修范围内。

11、带长电缆连接的pH电极，当电缆长度大于20米时将减慢pH测量的响应速度。

校准说明:

变送器在出厂前已经校准，不宜随意变动电气校准设定值。如需进行现场校准，可按照下列步骤进行。校准前，请预先准备好pH6.86,4.01/9.18标定液。

校准方法:

采用标准缓冲溶液来检验。

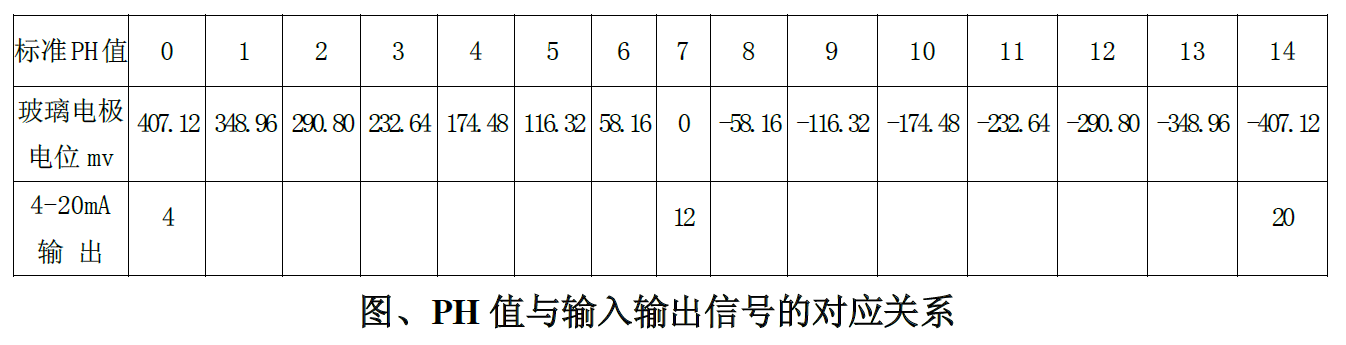

先用PH6.86的标准溶液校准中性点（PH7附近），变送器输出应为11.83mA，误差通过调整“定位（O）”电位器消除。再用PH4.01标准溶液检验酸性点，变送器输出为4.01×1.142+4=8.58mA误差通过调整“斜率（S）”电位器消除。最后将变送器探头放在PH9.18的标准溶液中,变送器输出应为9.18×1.142+4=14.48mA，其示值与标准之间的差就是仪表误差。

检验时请注意，在一种溶液测试完毕再测另一种溶液时，必须用与待测溶液PH值相同的溶液清洗探头，否则将引入很大的检验误差。

注意事项:

玻璃电极敏感膜位置请勿用手摸或者用纸擦拭。

平时常用的PH电极，短期内放在PH4.00缓冲溶液中或浸泡在自来水中即可。长期存放，用3mol氯化钾液浸泡。

检查接线端子处是否干燥，如有油污，请用无水酒精擦拭，吹干后使用。

电极使用时间较长，出现测量误差时，须配合仪表进行标定，重新校正。

配件和备件

此产品包括：  带传感器的变送器1只；  说明书一份； pH缓冲剂 两套  安装附件（选配）

质量保证

本产品提供一年质保，从交货日期算起。产品保修不包括使用不当造成的损害。如果需要维修，请将产品寄回并承担运费。发货时需要良好的包装，以避免运输工程中造成的损坏。
