产品概述

UDM-20系列浮球式液位变送器适用于工业和民用建筑水塔、水箱、集水坑和工业污水处理等部门。广泛应用于炼油、化工、冶金、电力、造纸、食品及工业污水处理等部门。

本系列能适应于各种液体介质：水、油、碱、酸、污水等导电及非导电液位。液位假液位悬浮物对测量无影响。隔爆型与安全型变送器还可用于易爆场合。

本系列产品结构简单、安装方便、工作可靠，可现场就地显示，并能输出标准电流信号，传输距离达2公里。配用本公司XMT系列通用显示表，可实现三线、二线接法，显示仪有指针式、数字式、光柱式三种，后两种可同时显示液位的百分比高度和绝对值高度。具有上、下限、上上限、下下限，继电器触点信号输出，供用作危险液位报警，巡检和控制用，深受用户和设计单位欢迎。

技术参数指标

1、测量范围0—0.5m~0—6m（4m以上选用静压式为宜）

2、变送器精度±1.5%（H≥1.0m时）±2.5%（H＜1m时＝

3、测量介质温度-20~125℃

4、测量介质压力0~600Kpa（特殊订货不超过2.5MPa）

5、测量介质比重：0.68 粘度：0.05Pa/S

6、使用环境条件：温度-10~55℃，湿度≤95%，无强烈震动。

7、负载电阻

8、防爆特征：隔爆型dⅡBT4,本安型i aⅡCT4。

工作原理

UDM-20系列浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件等组成。

磁性浮球比重小于0.5，可漂于液面之上并沿测量导管上移动。导管内装测量元件，在外磁场作用下产生正比于液位变化的电阻信号，强电子单元转换成4-20mA或其它标准信号输出。工艺设计中电子单元采用大明公司模块电路、防潮、抗震、耐酸霉腐蚀。电路内设恒流反馈电路，供电电压由14V-45V变化或负载电阻0-750欧变化（4-20mA）时，误差不大于0.5%。内部保护电路故障时输出最大电流不超过28mA能可靠保护电源和二次表不被损坏。

安装注意事项

控制器在安装时应注意避免弯曲和颠震，以防损坏内部信号点，较长时尤其要注意，超出4m时为运输方便，需用户现场装配；先将导杆连接起来用瞬间粘合剂粘结，再将信号芯子固定住，经检验均正常后方可安装

四氟塑料涂层是为防止腐蚀而设，安装时要小心。不要碰破划伤四氟，以免丢失防腐效果。

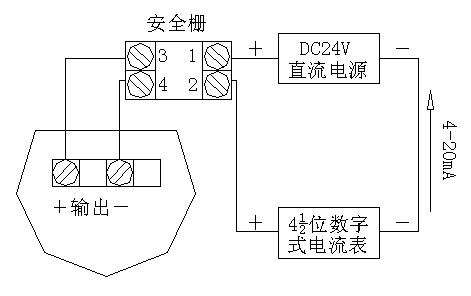

浮球液位计变送器在系统测量中的接线

UDM-20系列变送器有很广泛的配套性，可与各种接收电流电压信号的二次仪表连接使用，应用见图四、图五

二线制变送器与XDM-10液位批示控制仪配接，可省掉外部24V电源

浮球液位计变送器的现场安装

1．变送器应根据具体使用条件，参照安装图例，选择合理的安装方式。安装时应由两人或两人以上合作完成。较长的测量导杆安装时应尤其注意避免弯曲和颠震，以防损坏内部测量元件，对于防腐型变送器应保护聚四氟乙烯涂层不被刺破划伤，以免失去防腐蚀适用，缩短仪表使用寿命。

2．隔爆型变送器应按下列规定配线使用，以保护应有的防爆性能。

3．传感器至指示仪输电缆应选择φ7.5~8.5mm的三芯橡塑料护套电缆,导线总电阻要求≤500欧;

4 . 电缆应通过汇线槽或保护管敷设,且不存在拉力;

5 . 接线点应采用接线片型式,相应线头及电缆切割处应整齐完好
