DDG两线制电导率变送器

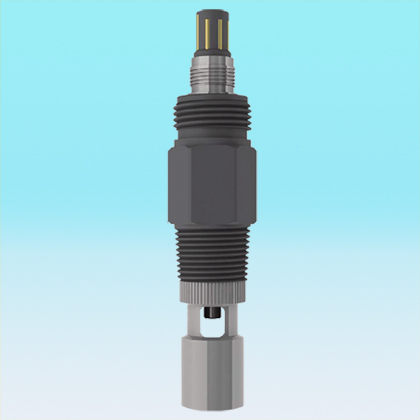

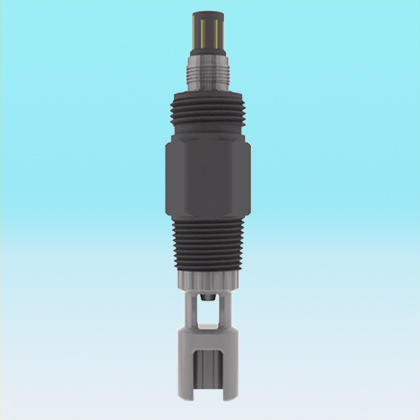

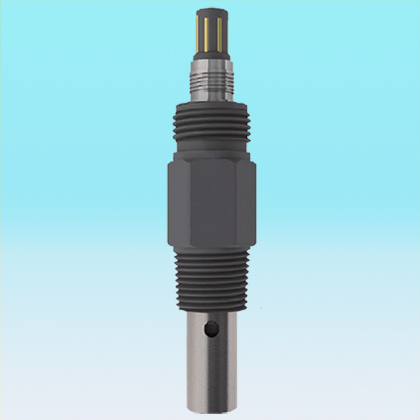

产品图片 产品概述 应用于石化、制药、发电、酿造、精细化工等行业生产工艺过程控制、总线监控 可配加长线缆或PPR、不锈钢、不锈钢衬F4等多种材质的长导杆，提供管螺纹安装、法"
标签
- 产品详情
- 产品调试
- 产品说明书
- 产品选型
产品概述
应用于石化、制药、发电、酿造、精细化工等行业生产工艺过程控制、总线监控
可配加长线缆或PPR、不锈钢、不锈钢衬F4等多种材质的长导杆，提供管螺纹安装、法兰安装、卫生型安装等多种安装形式，以适应与不同应用环境的安装要求
产品参数：
两线制变送器，隔离4-20mA输出，Hart协议可选
DC24V供电，双参数显示，数字通讯
温度补偿Pt1000
方便融入现有控制系统（如：DCS）
本安防爆可选
背景光使得在黑暗环境中读取显示值变得更加容易
多种安装形式可选
1、接线说明
小巧型电导率变送器接线说明
霍斯曼插头接线说明
使用霍斯曼插头请按照下图进行接线
?
1、拧下螺丝，向上拔出插头
2、撬开插头，按照接线示意图进行接线。
铝合金接线盒接线说明?
?
2、校验
（1）零点校验
将电导电极用蒸馏水清洗排净，使电极暴露在空气中。此时理论电导率应是零，变送器输出应为4mA，否则，调整零点电位器，校正偏差。若调不过来，说明电极受到严重污染应清洗电极。
（2）满度校验
将配制好的标准电导溶液，先用一部分清洗电极，再进行标校。例：如果量程为0-100μs/cm，配置50μs/cm的电导溶液，在电流表上理论值应为16mA×0.5+4mA=12mA。否则调整“调满”电位器，校正偏差，根据被测显示电流与理论电流可计算出仪表的误差。
（用标准电极测出实际值，用组装电级与标准电极一同测同一种溶液，测得值在误差内即可）
注意：产品出厂时已经校验准确，安装时无需重新校验，使用过程中如出现测量误差，可根据以上步骤进行校验。
3、 安装投运
变送器安装时，不可用力过猛和剧烈碰撞，以免损坏电极。接线后要认真检查，以防接错，检查无误后方可通电。仪表运行过程中要注意电导池内必须充满被测溶液。因管道安装不合理使电导池积气是引起测量误差的重要原因。
| DDG工业电导变送器选型 | |||||||||
| G1'管螺纹安装带安装件 | 基本型 ： | ||||||||
| 带1'阀门的水平式分流器 | 不锈钢流通池/三通 | ||||||||
| 带1'阀门的直角式分流器 | 塑料流通池/三通 | ||||||||
| 水平流通池安装，带DN20法兰水平流通池 | F4流通池 | ||||||||
| 角式流通池安装，带DN20法兰角式流通池 | |||||||||
| 浮漂式安装，带300x300悬浮浮漂 | |||||||||
| 高温冷却减压器安装 | |||||||||
| 高纯水恒流器安装 | |||||||||
| 法兰安装DN40PN1.0 | 基本型 | ||||||||
| 导杆式支架安装 | 带不锈钢延长导杆 | ||||||||
| 软缆式支架安装 | 带PPR内衬不锈钢导杆 | ||||||||
| 软缆式管螺纹安装NPT1-1/4' | F4内衬不锈钢管 | ||||||||
| 导杆式管螺纹安装NPT1-1/4' | 电缆 | ||||||||
| 卡箍式卫生型 | 基本型 | ||||||||
| 管螺纹式卫生型 | |||||||||
| 套管安装 | |||||||||
| 卡口快装式 | |||||||||
| 球阀可伸缩式安装 | |||||||||
| 0.01常熟 | 电极类型 | ||||||||
| 0.1常熟 | |||||||||
| 1.0常熟 | |||||||||
| 四电极电导 | |||||||||
| 电磁式电导 | |||||||||
| 常温型 | |||||||||
| 中温型 | |||||||||
| 高温型 | |||||||||
| 小塑壳，无显示 | 显示方式 | ||||||||
| 小塑壳，模拟量单显 3 | |||||||||
| 大塑壳，无显示 | |||||||||
| 大塑壳，模拟单显 | |||||||||
| 大塑壳，智能双显 | |||||||||
| 爆铝壳，无显示 | |||||||||
| 隔爆铝壳，模拟单显 | |||||||||
| 无 | 信号输出 | ||||||||
| 4-20mA | |||||||||
