产品概述

应用于石化、制药、发电、酿造、精细化工等行业生产工艺过程控制、总线监控

可配加长线缆或PPR、不锈钢、不锈钢衬F4等多种材质的长导杆，提供管螺纹安装、法兰安装、卫生型安装等多种安装形式，以适应与不同应用环境的安装要求

产品参数：

0.1常数，适用于1 - 200μS/cm量程

电极材质：316不锈钢

接液材质：PPS/PA、316不锈钢

带有Pt1000温度传感器（Pt100，RTD10K可定制）

安装方式：3/4 NPT

连接方式：

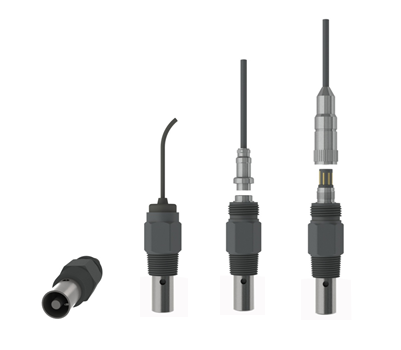

VP镀金插头/线缆式/航空插头可选

适用于纯净水，地表水，自来水，工业用水，种植、养殖用水的测量

电导测量原理：

 两个互相绝缘的电极组成电导池，在其中间，放置待测电解质溶液，并通过恒压交变电流，就形成了电回路。固定电压与电极尺寸，则回路电流I是电导率S的一次函数：I0 = f(s) = KS+d

式中，K为直线方程的斜率，与电导池供电电源参数有关，改变电源参数，即可改变斜率（测量范围）。直线方程中由于规定了输出电流范围，因此，当S=0时，求出常数项d，就可以测定出该待测溶液中流过的电流，也就测出了该待测溶液的电导率。

电导电极的材质

 纯净的水是不导电的，水中溶解了盐类，就导电了。选用不同常数的电导电极，可以测量纯水、自然水、污水、高浓酸碱溶液等的电导度。

不同的水质，除了电导电极常数不同外，电极材料也不尽相同：

净化水一般选用钛电极，尤其是电子行业等用的高纯水，为了尽量减少溶入水中的金属离子量，电极加工中包含抛光-钝化处理等一系列质量保证工艺。

介于低电导与高电导之间的溶液，一般选用316L材质的电极即可满足需要。

电导电极的安装示意

1、接线说明

小巧型电导率变送器接线说明

霍斯曼插头接线说明

使用霍斯曼插头请按照下图进行接线

?

1、拧下螺丝，向上拔出插头

2、撬开插头，按照接线示意图进行接线。

铝合金接线盒接线说明?

?

2、校验

（1）零点校验

将电导电极用蒸馏水清洗排净，使电极暴露在空气中。此时理论电导率应是零，变送器输出应为4mA，否则，调整零点电位器，校正偏差。若调不过来，说明电极受到严重污染应清洗电极。

（2）满度校验

将配制好的标准电导溶液，先用一部分清洗电极，再进行标校。例：如果量程为0-100μs/cm，配置50μs/cm的电导溶液，在电流表上理论值应为16mA×0.5+4mA=12mA。否则调整“调满”电位器，校正偏差，根据被测显示电流与理论电流可计算出仪表的误差。

（用标准电极测出实际值，用组装电级与标准电极一同测同一种溶液，测得值在误差内即可）

注意：产品出厂时已经校验准确，安装时无需重新校验，使用过程中如出现测量误差，可根据以上步骤进行校验。

3、 安装投运

变送器安装时，不可用力过猛和剧烈碰撞，以免损坏电极。接线后要认真检查，以防接错，检查无误后方可通电。仪表运行过程中要注意电导池内必须充满被测溶液。因管道安装不合理使电导池积气是引起测量误差的重要原因。
